无极绳连续牵引车机械系统

发布时间:2022-02-15   阅读次数:
微信二维码

icon图标电话:0537-5235888

icon图标邮箱:sdsjyxzx@163.com

icon图标地址:山东邹城经济开发区大学工业园(西外环1888号)

给我们留言

详情介绍


产品概述

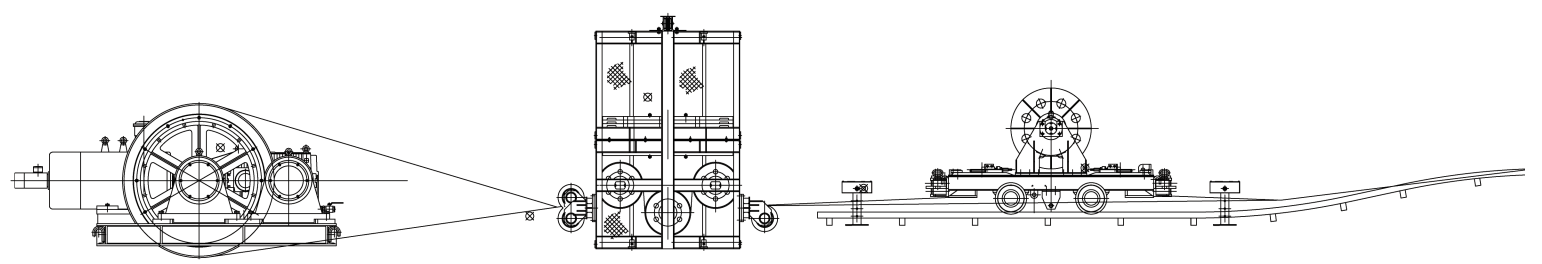

SQ系列无极绳连续牵引车是用钢丝绳牵引的矿井轨道运输设备,适用于长距离、大倾角、多变坡、大吨位、转弯等工况条件,可实现复杂巷道无换钩的前后两个方向的连续运输,是当前更安全高效、更经济实用的井下辅助运输设备。系统布置方式灵活,无极绳牵引绞车可以与轨道成任何角度布置,可以布置成单道双向运输还可以布置成双道双向运输,绞车可以双向出绳,对巷道的适应性更强。

主要用于煤矿井下工作面顺槽、掘进后配套和采区巷道,运送生产所需材料、设备及排矸,尤其适用于液压支架整体运输,也可用于金属矿井下的巷道和地面轨道运输。我公司在参考传统无极绳连续牵引车使用经验和总结我公司多年成功生产无极绳绞车综合保护装置经验的基础上,对无极绳连续牵引车进行了创新、完善和提高。设计完成了机械调速、变频调速、单速三种调速方式的SQ系列无极绳连续牵引车。更可靠的连续牵引车系统、功能更齐全的保护系统、更优质的站式服务,为您的安全高效生产提供更加有力的保障。



无极绳连续牵引车主机

SQ系列无极绳连续牵引车主机是整个系统的动力源,主要有电机、底座、减速机、滚筒部分、联轴器、电液制动闸、手动制动闸等设备组成。驱动方式为抛物线单(双)滚筒型式,驱动滚筒绳径比达50倍以上,符合MT988-2006的标准要求。

张紧装置
张紧装置


为保证无极绳连续牵引车钢丝绳有一定的初张力必须配置张紧装置。本设备张紧装置为重锤式,该装置可吸收钢丝绳系统由于弹性变形而伸长的部分;同时为绞车提供尾张力,保证钢丝绳在卷绳筒绳衬上有较稳定的正压力,确保钢丝绳在卷绳筒上不打滑,使绞车可以正常牵引。由于系统采用双向运输,所以系统中设有两组张紧装置(1套)。本系统机械重锤式张紧装置,具有以下特点:正压力稳定、吸收钢丝绳量大,能力强。适应轨道起伏,动作反应迅速、快捷、免维护。

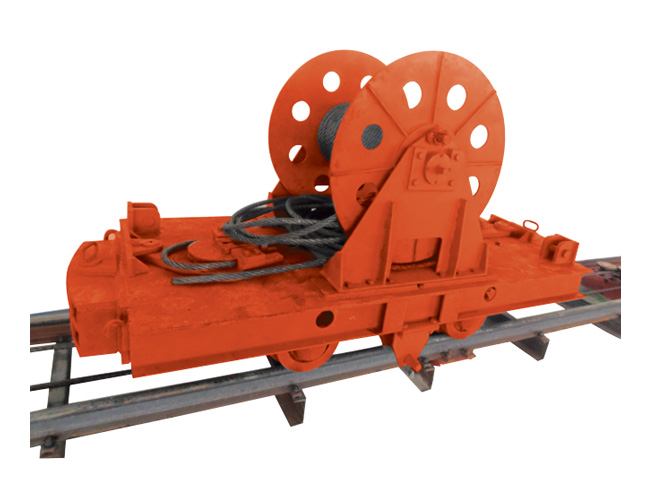

梭车

梭车

梭车是用于连接矿车、平板车、材料车等,具有固定和储存钢丝绳的功能。当用于巷道坡度大于7°或水平转弯角度大于20°时,梭车需加装防掉道的卡轨器。

尾轮

尾轮

尾轮固定在运距的终端,支承整个系统的反力,并可随工作面的推进方便地移动,以实现运输距离的变化。在运输支架时,须浇灌水泥基础固定尾轮,其它情况可用锚杆或其它方法固定尾轮。

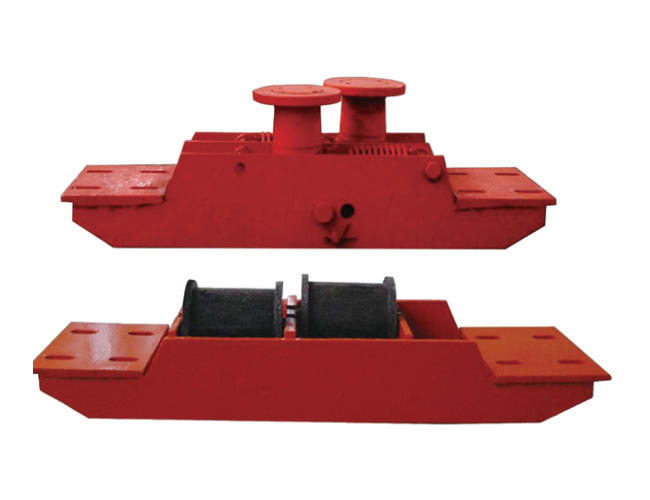

轮组

轮组

轮组为适应起伏变化的坡道,沿途配置有轮组,既可防止钢丝绳抬高时车辆掉道,又可避免钢丝绳摩擦巷道底板,根据其用途分为主压绳轮组、副压绳轮组、平托轮组或组合轮组等。

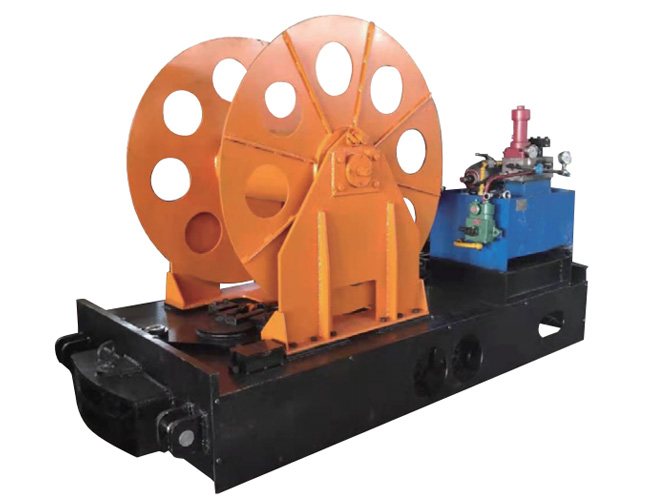

制动梭车

制动梭车装置由车架、储绳装置、制动装置(抱爪式)、液压制动系统组成。具有断绳、脱钩、断销、脱销等自动保护和人工停车保护功能。

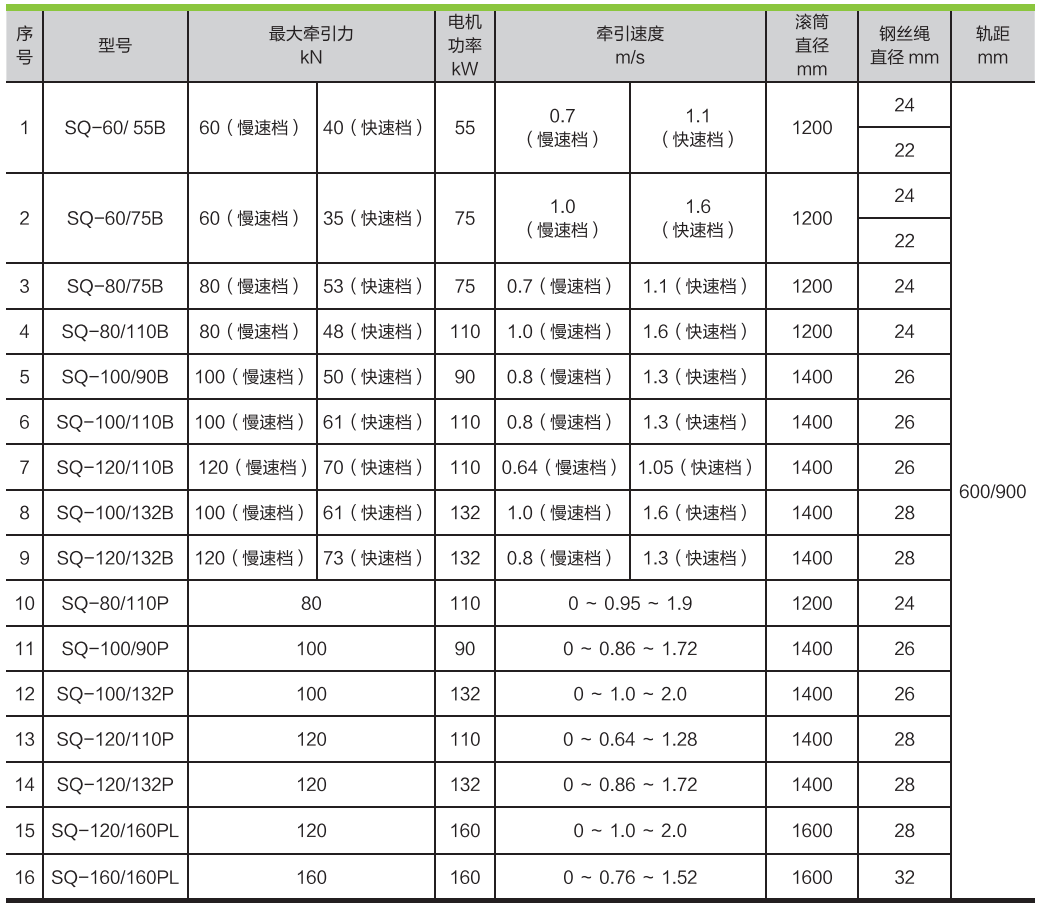

主要技术参数
